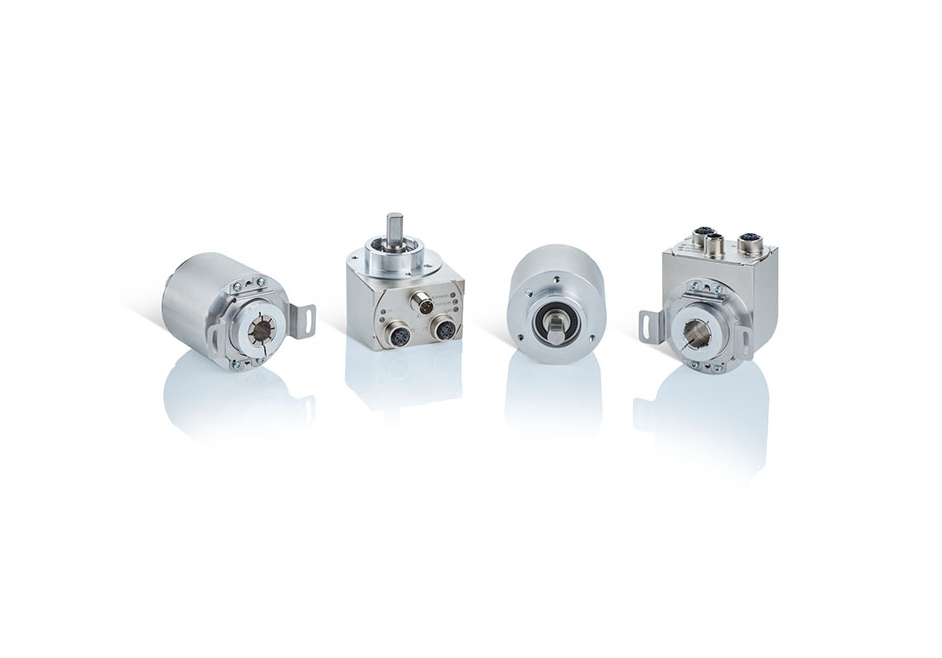

SICK présente la nouvelle génération de codeurs absolus ANS/ANM58 PROFINET

01/06/2025

BESOIN D'INFORMATION

Leur système de mesure optique amélioré permet de piloter les mouvements avec une grande précision et la transmission en temps réel des données de vitesse et de position via PROFINET IRT assure une synchronisation précise des mouvements ainsi que des temps de cycle optimisés.

Les plus compacts de leur catégorie : une profondeur de montage de seulement 39 mm

Les nouveaux codeurs absolus ANS/ANM58 offrent une conception particulièrement compacte pour répondre à la tendance à la miniaturisation dans les divers secteurs de la construction de machines. Avec 39 mm, les versions de codeur avec raccordement radial possèdent la plus faible profondeur de montage du marché – Solution idéale pour les espaces de montage les plus restreints.

Une large diversité mécanique - adaptés à n’importe quelle situation de montage

Avec la série de codeurs ANS/ANM58, les utilisateurs ont la possibilité de choisir la configuration idéale pour leur installation. Selon l’application, vous avez le choix entre la mesure monotour et multitours avec des résolutions de 18 bits ou 34 bits. Ces codeurs répondent à toutes les configurations possibles de montage grâce à la conception du boitier soit en version faible profondeur ou soit en version compacte avec un raccordement de type radial ou axial. Axe saillant, axe creux non traversant et axe creux traversant sont les trois options disponibles pour l’association mécanique aux mouvements de rotation.

De plus, différents types de brides assurent une flexibilité de montage maximale. Ainsi, cette dernière génération de codeurs représente la solution optimale, quelles que soient les exigences d’intégration.

Une communication de données via PROFINET IRT : transmission en temps réel pour une productivité accrue

PROFINET s’est imposé comme référence mondiale de bus de terrain dans l’automatisation industrielle dans de nombreux secteurs. Grâce à l'interface PROFINET avec profil codeur V4.2 intégrée dans la nouvelle génération de codeurs absolus ANS/ANM58, les processus peuvent être exécutés de manière parfaitement synchrone et les temps de cycle réduits via la fonction IRT (Isochronous Real Time). Les données précises de position, de vitesse et de mesure de distance que les codeurs génèrent grâce au nouvel Opto-ASIC haute résolution de SICK facilitent la planification et la réalisation des mouvements des systèmes d’entraînements et des axes dans les machines. De plus, elles facilitent la coordination précise des différentes étapes du processus, en particulier dans les installations complexes. Ainsi, les nouveaux codeurs de SICK sont un élément essentiel pour augmenter la productivité des équipements.

Une intégration et un paramétrage simples et intuitifs

Les codeur absolus ANS/ANM58 s’appuient sur le standard Ethernet industriel qui permet ainsi une intégration aisée des capteurs dans les automates et les réseaux via des outils de programmation comme TIA Portal de Siemens. A l’aide du logiciel de configuration SICK SOPAS ET basé sur une interface web conviviale, les appareils peuvent être également facilement et rapidement configurés pour s’adapter aux besoins de chaque application.

Un soutien pour la surveillance d’état des machines

Réduire et éviter des temps d’arrêt imprévus est l’objectif des systèmes qui intègrent des fonctions de surveillance d’état. Pour cela, les codeurs ANS/ANM58 fournissent diverses données de diagnostic déterminantes pour les processus, comme les températures, les vitesses ainsi que des fonctions de comptage et d’horodatage des évènements. Sur la base de ces données de diagnostic, il est possible de configurer des valeurs limites spécifiques aux applications permettant par exemple de définir des seuils d’avertissement pour la planification de mesures de maintenance et de service ciblés. Cela permet de surveiller la performance des processus, d’éviter des arrêts de machines imprévus et d’augmenter la productivité des installations.

Conçus pour l’industrie de l’emballage, la construction de machines et le stockage et manutention

De nombreuses applications reposent sur les mouvements de précision d’entraînements des axes et nécessitent donc des données de position, de distance, de vitesse ou d’accélération exactes pour des processus sûrs et performants. La génération de codeurs absolus ANS/ANM58 fournit ces données, par exemple pour la synchronisation précise des axes dans les process de l’industrie de l’emballage, pour la détermination exacte de positions et la mesure de mouvements pour le pilotage et le contrôle précis des mouvements des machines dans le domaine de la mécanique et pour l’automatisation efficace des processus de transport et de manutention d’objets dans le domaine du stockage et de la manutention.
